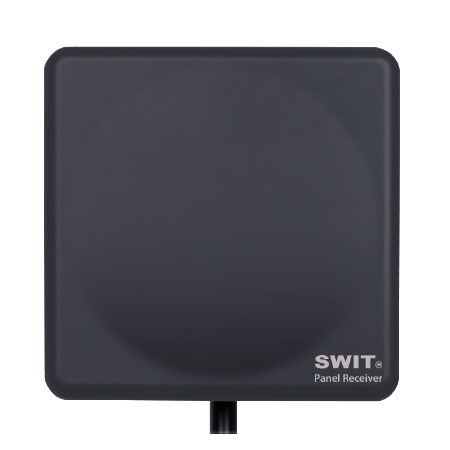

S-4990
平板天線內置無線接收端
14dBi高增益平板天線接收
S-4990是一款采用平板天線的廣播級/影視級無線圖傳接收端，可配合視威S-4904 / S-4914發射端工作，有效延長傳輸距離至1000米。接收信號更穩定、更可靠，架設方便、結實耐用。
適用發射端
S-4990平板接收端可配合S-4904 / S-4914無線圖傳系統的發射端使用。
已擁有S-4904 / S-4914套裝的用戶，可單獨選購S-4990平板接收端配合原發射端使用。

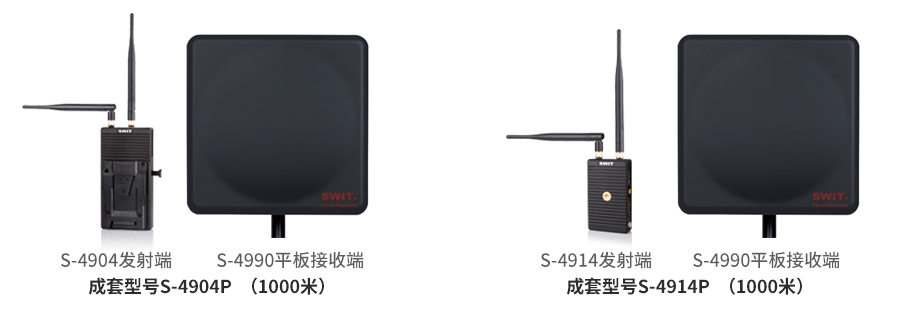

如需完整的發射端+平板接收端，請查看成套產品：S-4904P或S-4914P

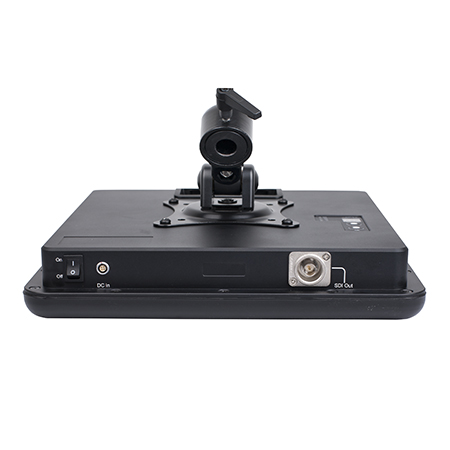

接口
信號接口支持：
1路3G/HD/SD-SDI輸出
電源接口支持：
1路 7-36V 4pin LEMO DC輸入
頻段選擇

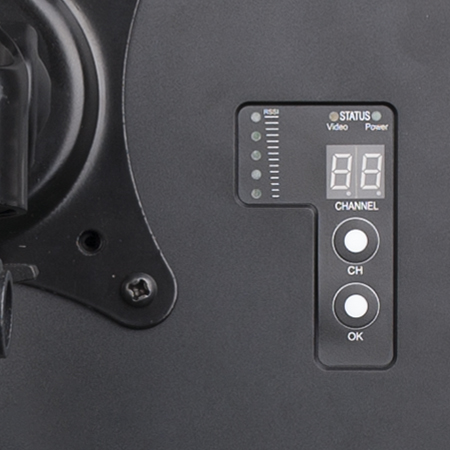

S-4990平板接收端采用5.1GHz-5.9GHz無線頻率，可通過按鍵選擇0-9共10個頻點，與發射端頻點對應接收。
5段RSSI指示燈可顯示接收信號強度。
一發多收廣播模式
用戶可配置多個平板接收端或普通接收端與發射端在同一頻段工作，實現一個發射端對應多個接收端的一對多廣播模式。

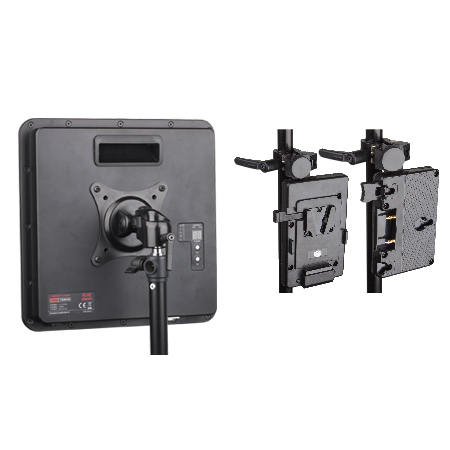

平板接收端架設
平板接收端S-4990標配VESA支架可架設在燈光腳架上，采用4-pin LEMO DC-IN插口供電，輸入電壓范圍7-36V，配備鉗夾式V字型或安頓型扣板，可安裝在燈光腳架上供電。

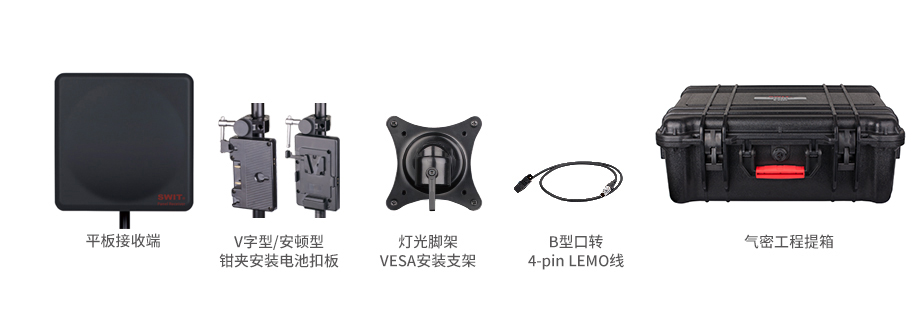

包裝配件
單獨購買S-4990接收端的標準包裝配件包括：
1個平板接收端S-4990
1個燈桿安裝VESA支架
1個B型口轉4-PIN LEMO電源線
1個燈桿鉗夾式電池扣板（V字型/安頓型可選）
1個工程提箱（收納所有物品，可放入原發射端）

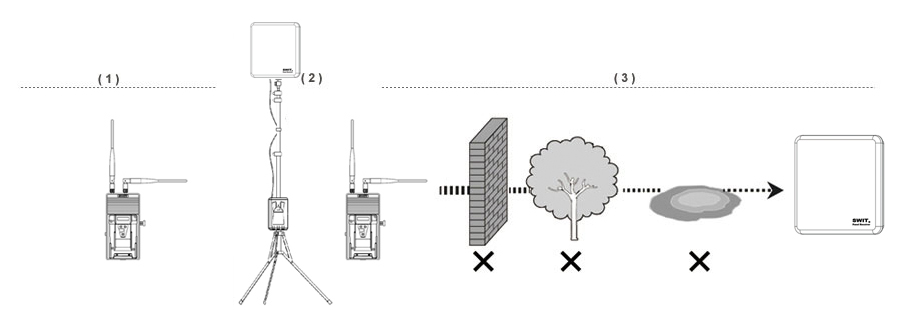

怎樣達到無線傳輸系統較好傳輸效果
（1）將發射端天線擺放成橫豎不同角度，延伸傳輸距離，達到穩定的傳輸效果。
（2）將接收端用燈光腳架盡量支高，平板面對準發射端的方向。
（3）盡量避免中間有墻壁，樹木，水源以及任何障礙物。

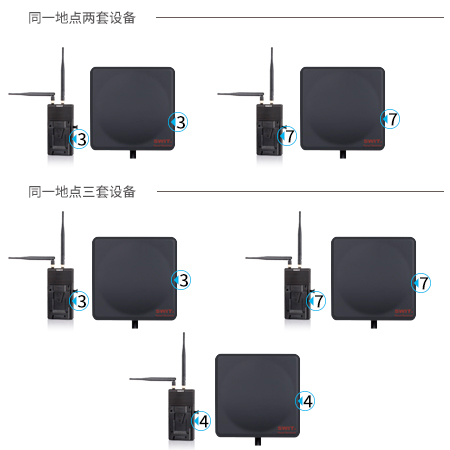

在同一地點使用多組無線訊道
S-4990有0-9個頻段通道，使用時用戶可撥碼配對，頻點詳情如下：
撥號頻道 | 頻率 |
Channel 0 | 5550 MHz |
Channel 1 | 5590 MHz |
Channel 2 | 5630 MHz |
Channel 3 | 5670 MHz |
Channel 4 | 5150 MHz |
Channel 5 | 5190 MHz |
Channel 6 | 5230 MHz |
Channel 7 | 5270 MHz |
Channel 8 | 5310 MHz |
Channel 9 | 5510 MHz |
在同一場所使用多組無線時，為了防止無線設備間互相干擾，請將各組無線的撥碼頻段設置盡量岔開。
